LZB系列面板式浮子流量計是帶有透明錐管、能直接觀察介質流動狀態的指示型儀表，用來測量清潔、非混濁液體、氣體等單項介質的流量。廣泛應用于化工、石油、輕工、醫藥、化肥、環保、冶金等工業生產部門和科學實驗單位，儀表具有結構簡單、維修方便、價格便宜等優點，在國內外得到了普遍使用。

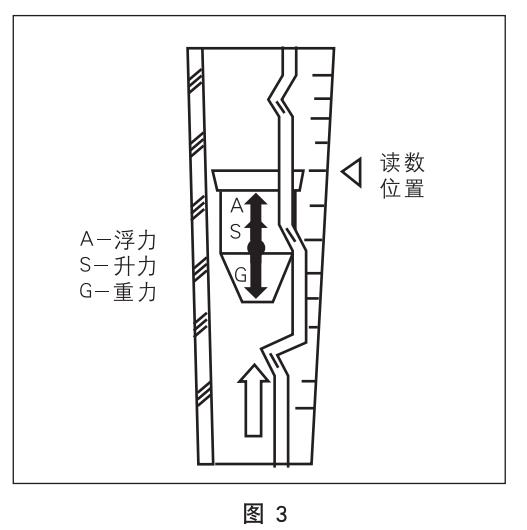

面板式浮子流量計測量原理

流量計測量部分為一根垂直安裝的錐形玻璃管（透明管）及在內可以上下移動的浮子所組成，錐管大端向上，當流體自下而上流經玻璃管時，在浮子上、下之間產生壓差，浮子在此壓差作用下上升。當使浮子上升的力與浮子所受的重力，浮力及粘性力三者的合力相等時，浮子處于平衡位置，即此時為流體的瞬時流量。

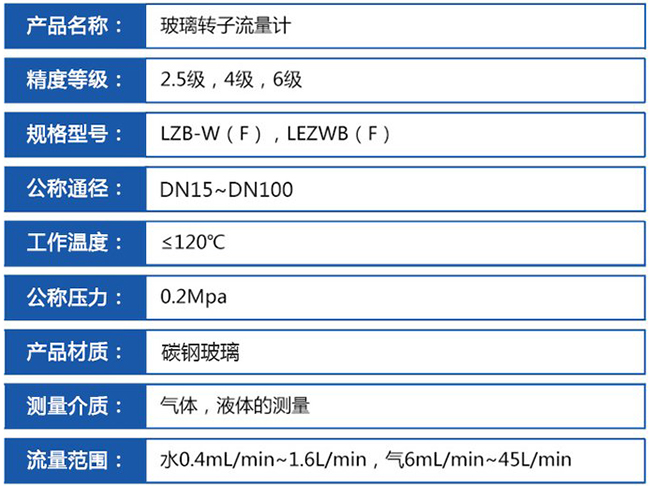

面板式浮子流量計技術參數

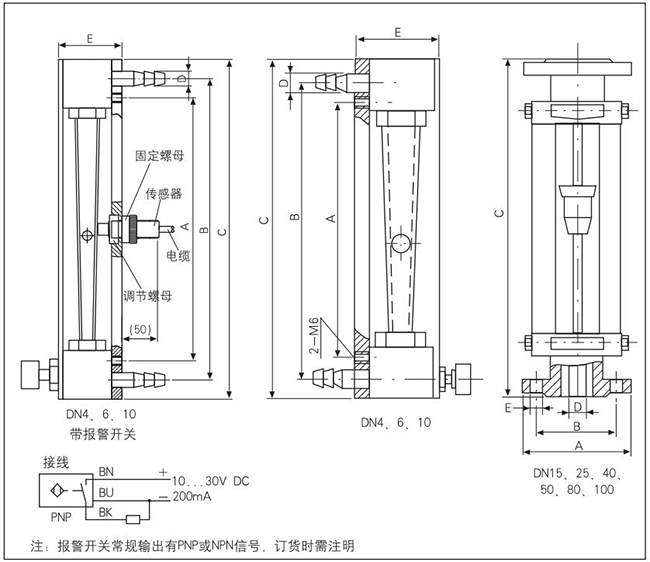

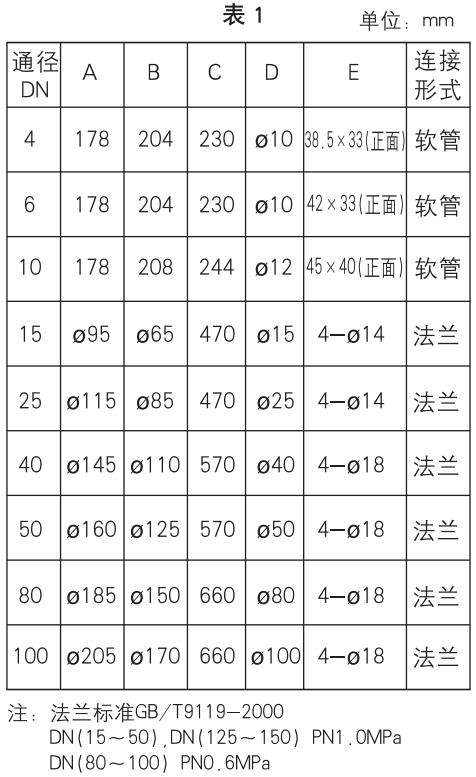

面板式浮子流量計外形及安裝尺寸

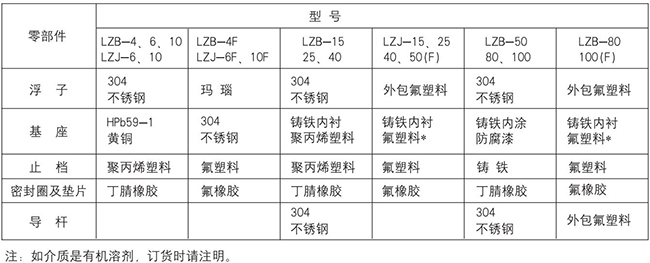

面板式浮子流量計接觸測量流體的零部件材質

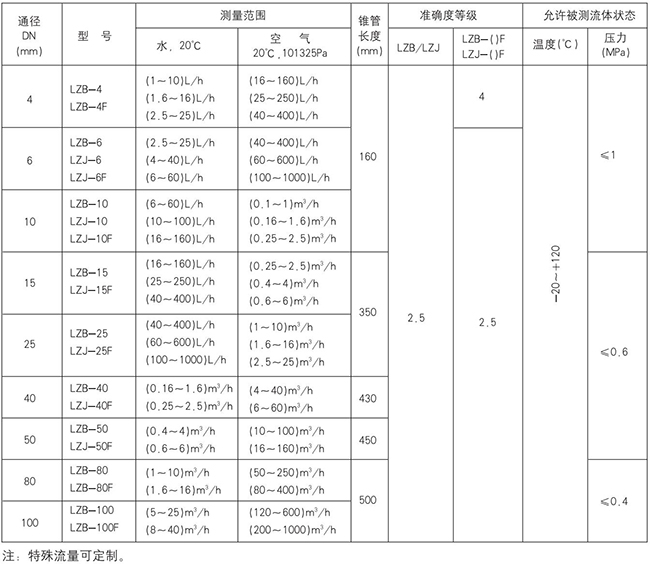

面板式浮子流量計型號規格

全不銹鋼型LZB（）B   LZB-（）Bo

·法蘭、浮子、導桿、支承板及螺栓等均為不銹鋼304，型號為L(zhǎng)ZB-（）B。

·接液材質如需選用316，則型號為L(zhǎng)ZB-（）Bo，需定做。

·如需不銹鋼內襯PTFE，則型號為L(zhǎng)ZB-（）BF（316為BoF），需定做。

全四氟型（DN3～DN10）LZB-（）F4

·基座、浮子、針閥采用聚四氟乙烯（PTFE）。支承板、螺絲等采用不銹鋼。
