安裝注意事項

VSF屬于對管道流速分布畸變、旋轉流和流動脈動等敏感的流量計，因此，對現場管道安裝條件應充分重視，遵照生產廠使用說明書的要求執行。

VSF可安裝在室內或室外。如果安裝在地井里，有水淹的可能，要選用涎水型傳感器。傳感器在管道上可以水平、垂直或傾斜安裝，但測量液體和氣體時為防止氣泡和液滴的干擾，安裝位置要注意，如圖16所示。

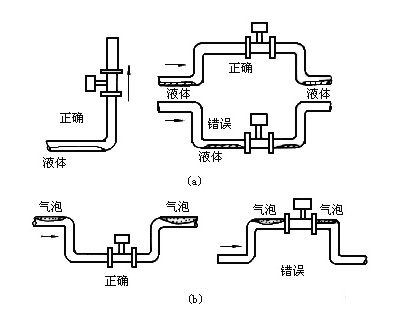

圖16 混相流體的安裝

（a） 測量含液體的氣體流量儀表安裝；

（b） 測量含氣液體流量儀表安裝

VSF必須保證上、下游直管段有必要的長度，如圖17所示。在各種資料中數據有差異，其原因可能是，旋渦發生體尚未標準化，形狀尺寸的差異有多少影響尚待驗證；對各類阻流件必要的直管段長度試驗研究尚不夠，即還不成熟，對比節流式差壓流量計，這方面工作還處于初始階段。

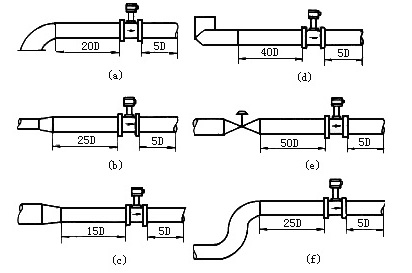

圖17 管道式渦街流量計對上、下游直管段長度的要求

（a）一個90o彎頭；（b）同心擴管；（c）同心收縮全開閥門；（d）不同平面兩個90o彎頭；

（e）調節閥半開閥門；（f）同一平面兩個90o彎頭

傳感器與管道的連接如圖18所示。在與管道連接時要注意以下問題。

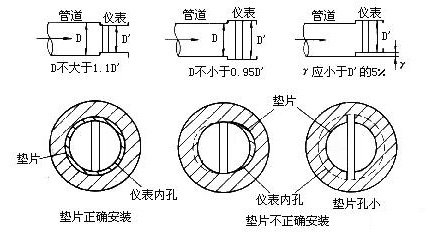

圖18 傳感器與管道的連接

1）上、下游配管內徑D與傳感器內徑D`相同，其差異滿足下述條件：0.95D≤D`≤1.1D。

2）配管應與傳感器同心，同軸度應小于0.05D`。

3）密封墊不能凸入管道內，其內徑可比傳感器內徑大1～2mm。

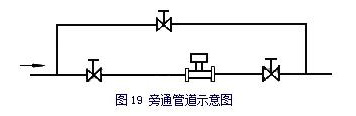

4）如需斷流檢查與清洗傳感器，應設置旁通管道如圖19所示。

5）減小振動對VSF的影響應該作為VSF現場安裝的一個突出問題來關注。*先在選擇傳感器安裝場所時盡量注意避開振動源。其次采用彈性軟管連接在小口徑中可以考慮。*三，加裝管道支撐物是有效的減振方法，一種管道支撐方法如圖20所示。

成套安裝，包括前后直管段，流動調整器等是保證獲得高精確度測量的一個措施，特別這些裝配在制造廠進行更能保證安裝的質量，圖21所示為一安裝實例。

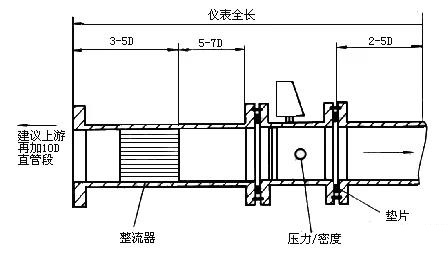

圖21 高精度測量的配管安裝

電氣安裝應注意傳感器與轉換器之間采用屏蔽電纜或低噪聲電纜連接，其距離不應超過使用說明書的規定。布線時應遠離強功率電源線，盡量用單獨金屬套管保護。應遵循"一點接地"原則，接地電阻應小于10Ω。整體型和分離型都應在傳感器側接地，轉換器外殼接地點應與傳感器"同地"。
