1.低溫乙烯流量計的安裝

高溫型（80度至500度）、常溫型（-30度至70度）、低溫型（-200度至-40度）

a.常溫型、低溫型、高溫型流量計視不同工況采用水平、垂直或倒置式安裝（以出廠效驗單為準）；

b.介質工作溫度在300度以上時，用戶應對低溫乙烯流量計殼體采取隔熱措施防止熱輻射損壞表頭（表頭工作溫度為-30至70度），同理工作溫度-100度以下的介質，也要采取防凍措施；

c.為保證低溫乙烯流量計準確計量，要求設置前后直管段；（圖8）

d.為保證低溫乙烯流量計在檢查及更換時不影響系統工作，應盡量設置旁通閥（3）及切斷閥（1、2）；（圖8）

e.因工藝需要可采用垂直安裝，被測介質流向可由下至上，也可由上至下，但訂購時應向供貨方說明；

f.低溫乙烯流量計口徑與相連的管道口徑尺寸盡量相同，以減少流動干擾，造成計量誤差；

g.法蘭式和夾裝式低溫乙烯流量計安裝時，應注意法蘭之間密封墊片內孔尺寸大于低溫乙烯流量計和工藝管道通徑6-8mm及否同軸，以避免因其產生干擾流而影響計量精確度；

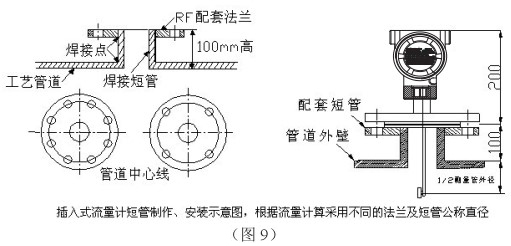

h.插入式低溫乙烯流量計安裝時，將短管及法蘭焊到管道上時必須確保流體正對著靶片受力面，焊接短管高度在100mm（從管道內壁至法蘭密封面的距離）；（圖9）

i.對于新完工的工藝管道，應先進行初步吹掃后再安裝低溫乙烯流量計；

j.測量管外壁上箭頭所指方向為被測介質流向；

k.低溫乙烯流量計殼體必須可靠接地，若無接地條件應向廠方說明；

l.低溫乙烯流量計連接法蘭規格執行GB/T系列標準，也可以根據用戶要求特殊加工（以出廠效驗單為準）。

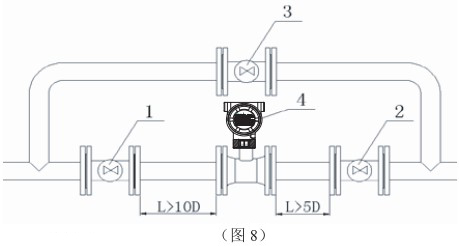

1、2、3分別為前后閥和旁通閥；4為低溫乙烯流量計，L≥10D和L≥5D分別為前后直管段長度，D為管道公稱直徑。

2.低溫乙烯流量計設置零點

注：（流量計安裝后必須先進置零操作）

由于電容式力傳感器及阻流件有自重，在低溫乙烯流量計安裝時不在水平方位狀況下，需要重新設置低溫乙烯流量計零點。

操作程序為：（也可在管道內無介質流動時直接置零，高溫型及低溫型流量計必須使管道內溫度達到工作溫度后置零）

a.關閉低溫乙烯流量計下游的閥門；

b.緩慢打開低溫乙烯流量計上游閥門，使流量計充滿介質；

c.緩慢打開低溫乙烯流量計下游閥門，使流量計運行10分鐘左右；

d.關閉低溫乙烯流量計上、下游閥門，并確定管道內流量為零；

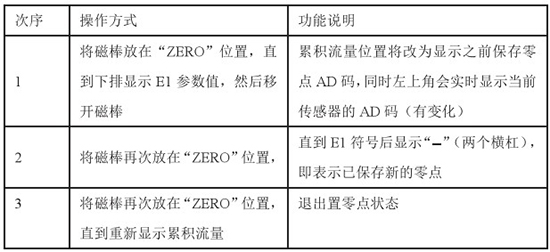

e.用白紙或手指按在“ZERO”位置不小于3S；見（圖10）

注意事項

不允許直接在低溫乙烯流量計測量管前后端安裝閥門、彎頭等*大改變流體流態的部件。

如果需要在低溫乙烯流量計前后管道上安裝閥門、彎頭等部件也應盡量保證前后直管段長度。
